按照“多桿合一”“多箱合一”“多頭合一”的原則，同步推進以道路照明燈桿為載體的綜合桿建設，規范“城市家具”，是智慧城市中重要的基礎設施建設。
①美觀、安全，滿足多桿合一功能
②桿體結構強度達到抵抗五十年內最大強風的要求
③所有設備與燈桿間均采用結構自防水
④預留安裝孔位與信息化接口，兼容性強
⑤采用模塊化可拆卸設計，維修方便

產品說明
立桿采用優質Q235板材經大型數控折彎機一次模壓成型。
立桿燈桿截面可以是多邊形（等邊八棱，不等邊八棱，十二棱）也可以是圓柱形，也可以按照要求開模用異形冷拔桿，高6-8m，壁厚5-10mm 。
橫臂八棱錐形 ，長3-15m，壁厚4-8mm 。
立桿直縫采用自動埋弧焊焊接 ， 法蘭及其他結構部分采用氣體保護焊焊接。
桿件整體熱鍍鋅處理后表面噴塑處理 ， 顏色用戶指定。
桿件設計適用壽命50年 ，可抗12級風力及8級地震。
桿件可依據用戶要求定制。

主要特征
外形美觀，結構強度高。
支持外掛LED顯示屏、 可變信息標志和標志牌。
雙橫臂法蘭連接 ， 便于安裝。

應用場景
適用于城市主干道，次干道

加工說明
(1) 材質:鋼材材質為國際保準低硅低碳高強度Q345或者Q355。
(2) 設計:監結構及基礎結構尺寸計算,依招客戶確定的外觀形狀及廠家的構造參數按抗震8級、抗風力12級設防.
(3) 焊接工藝:應采用電焊接,整個桿體無漏焊,焊縫平整,無焊接缺陷。
(4) 噴塑工藝:鍍鋅后鈍化處理,噴塑附著力好,厚度＞65um。噴塑采用進口優質塑粉。符合astm d3359-83標準。
(5) 桿體觀感:造型及尺寸符合用戶要求,造型流暢和諧,美觀大方,色澤均勻,鋼管直徑選用合理。監控立桿為圓椎八角形結構,八角錐形桿整體無變形扭曲。桿體圓度標準＜1.0mm;。桿體表面光滑一致,無橫向焊縫。刀片劃痕測試(25×25mm方格)噴塑層粘貼力強不輕易剝落。密封立桿并包頂端以防水氣進入,防水內漏措施可靠。
(6) 垂直度檢驗:直立后,使用經緯儀對桿的兩向垂直度作檢驗,垂直度偏差＜1.0%。

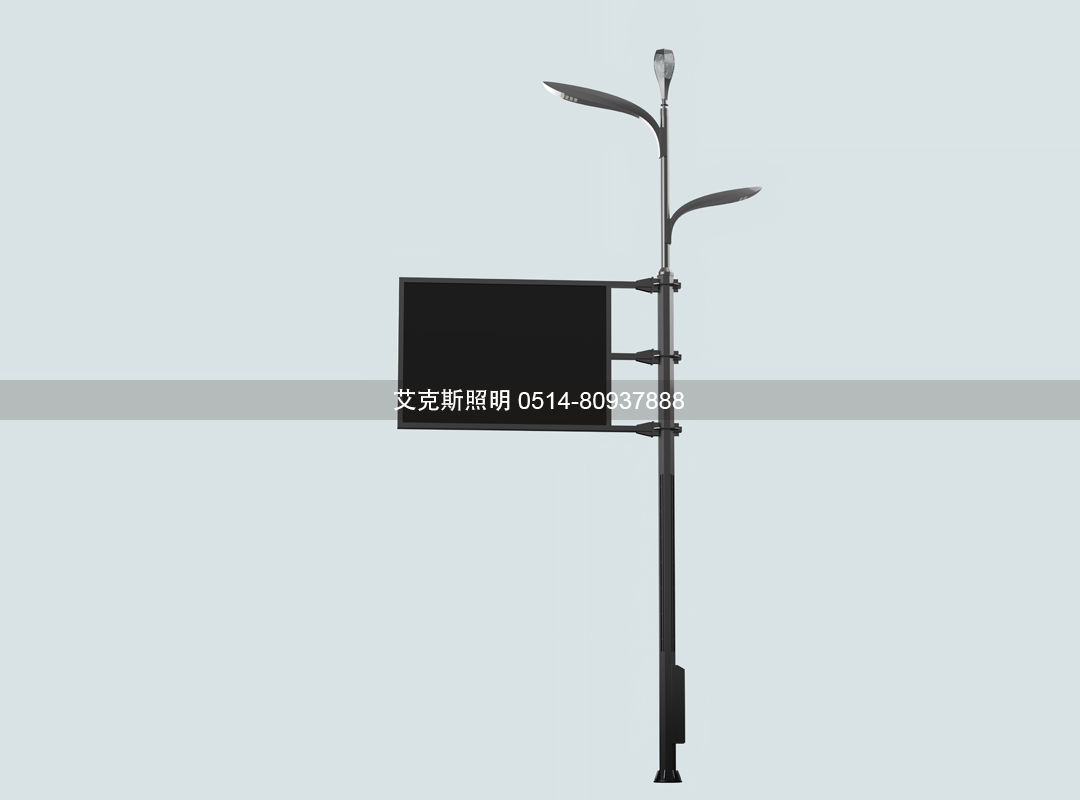

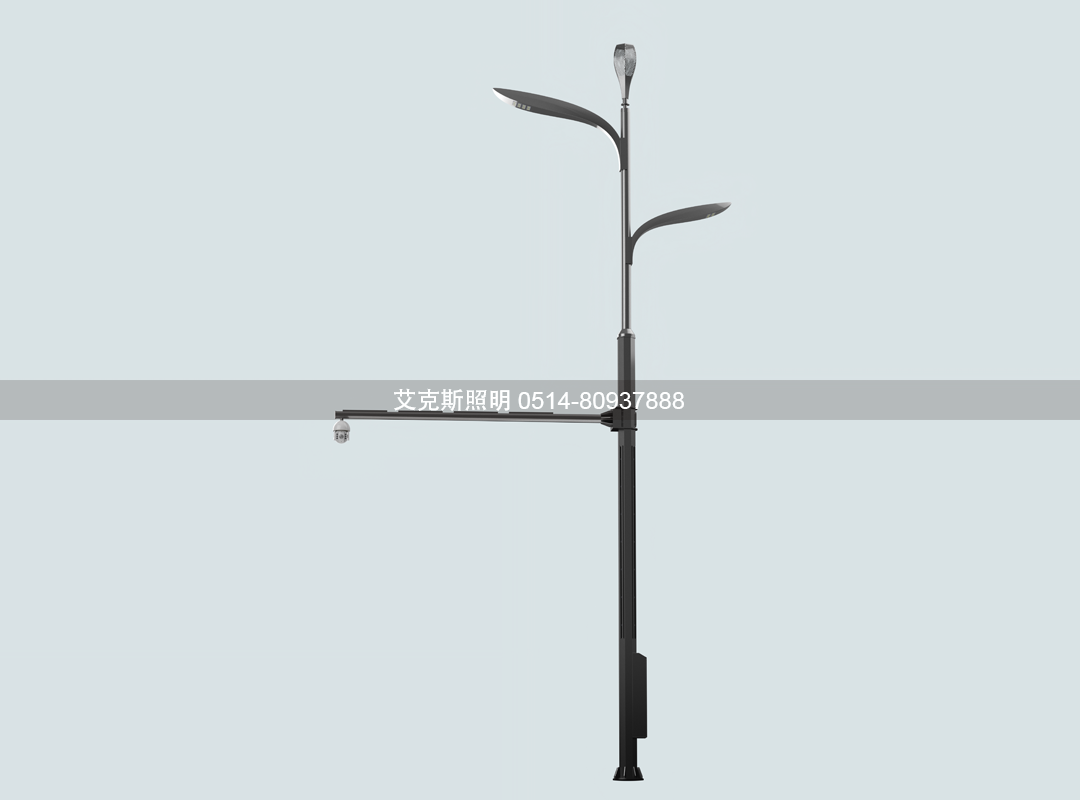

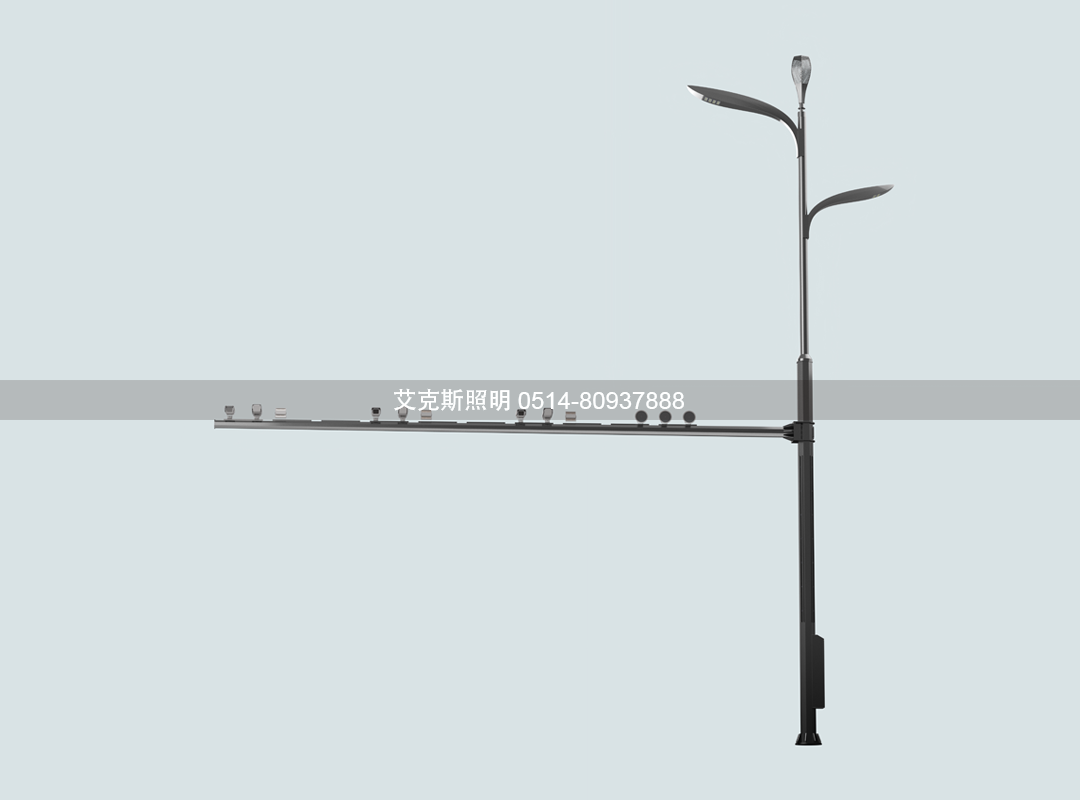

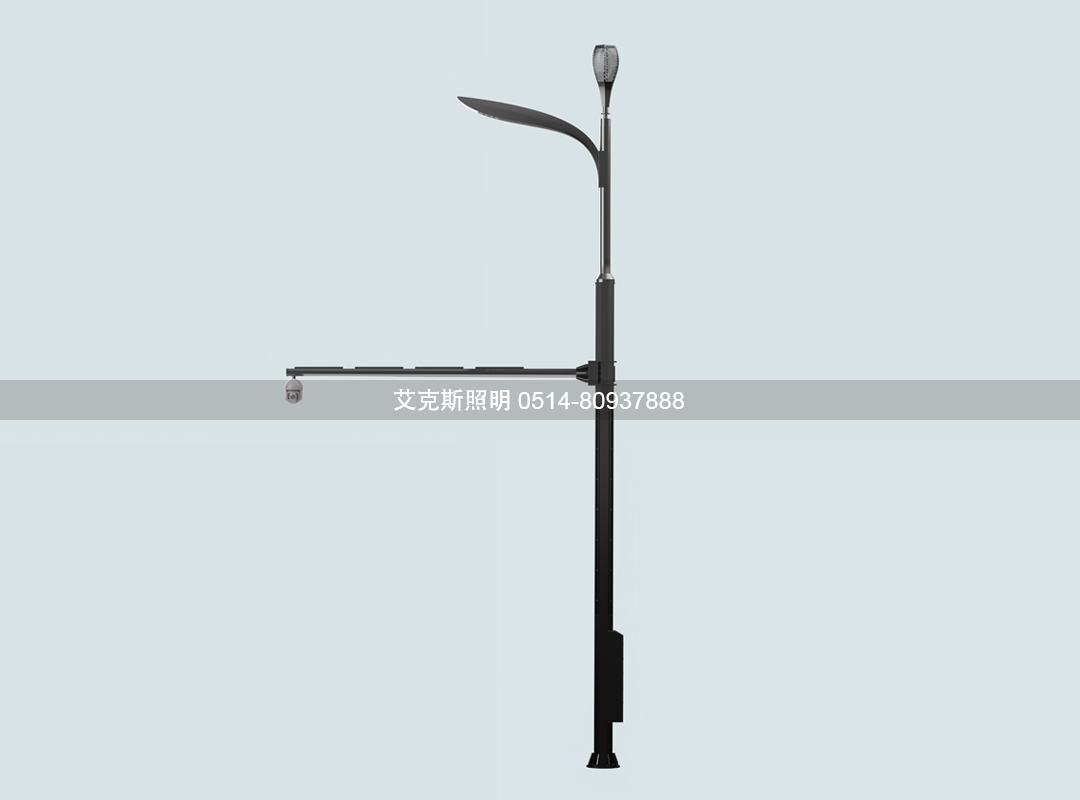

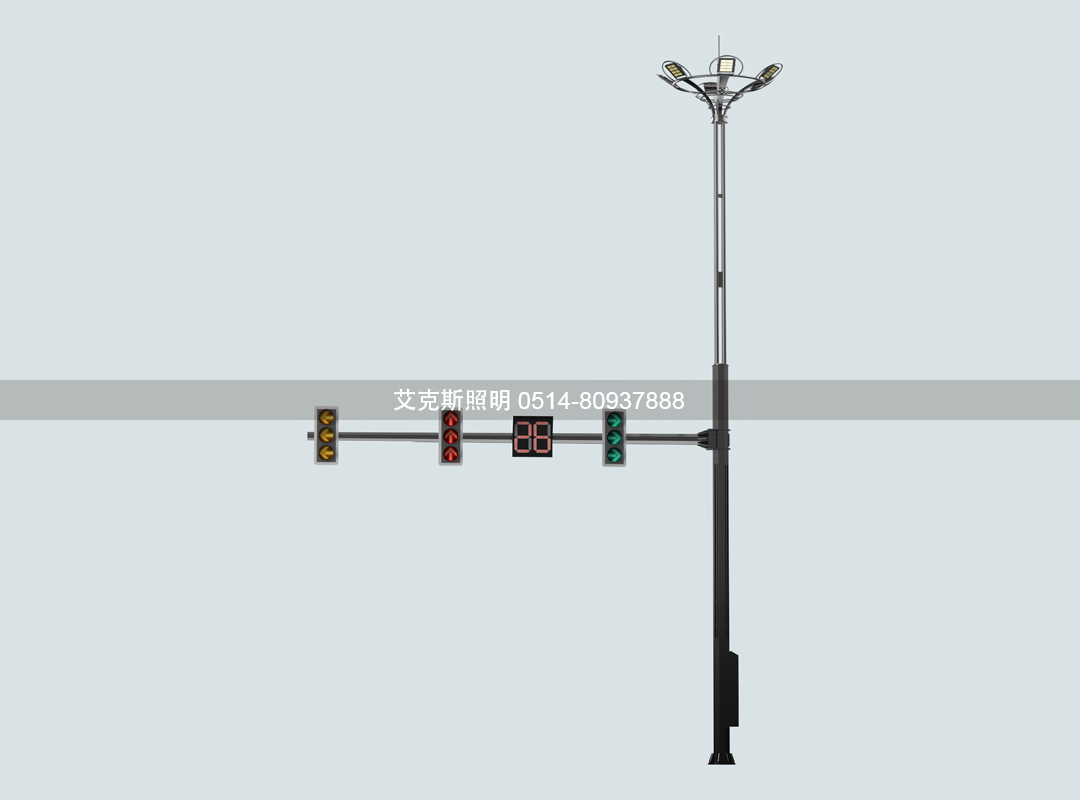

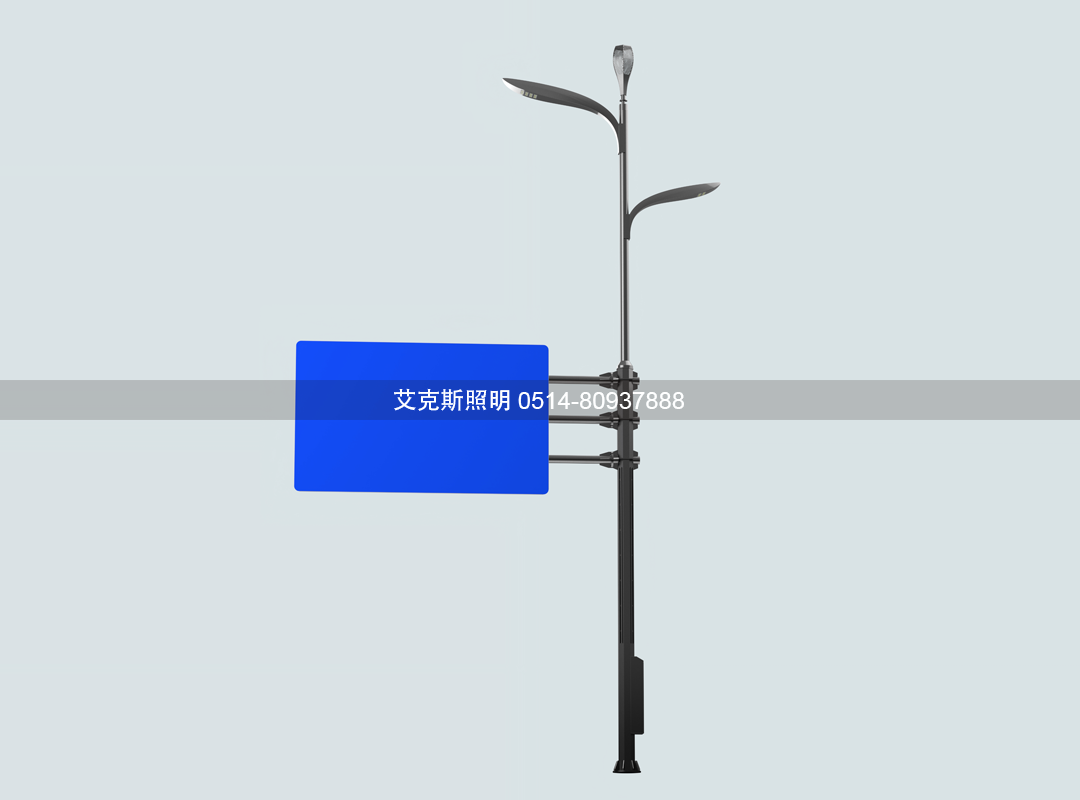

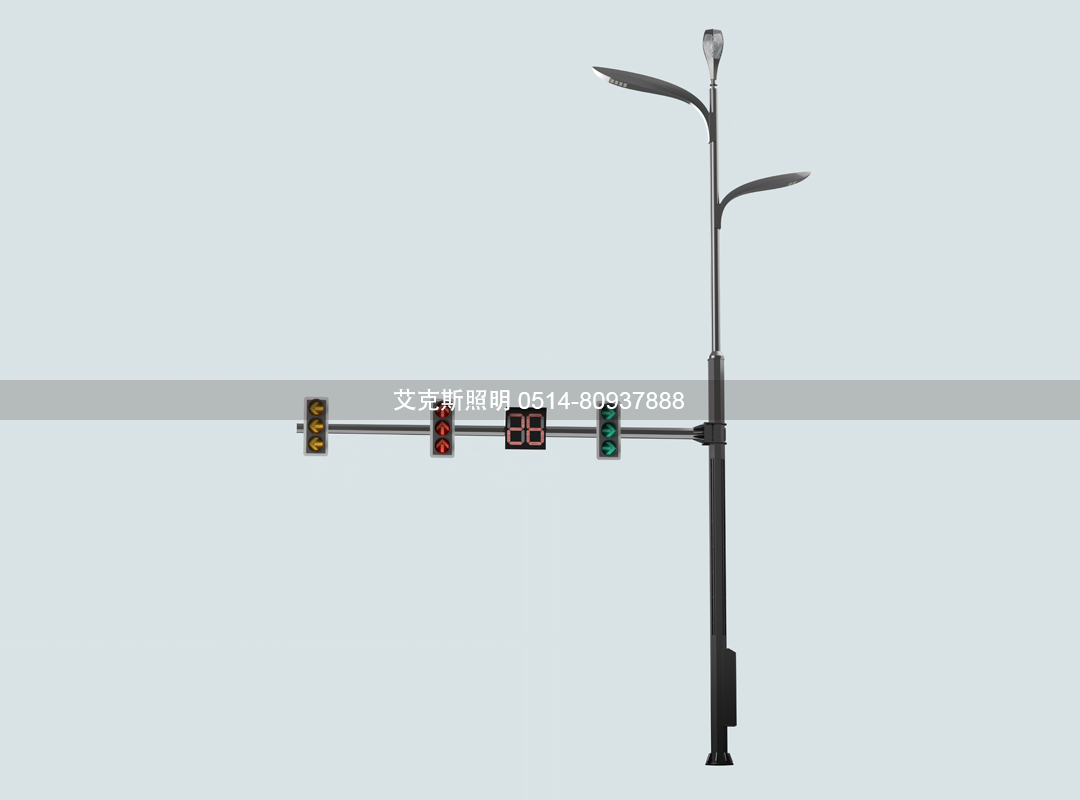

效果圖

CAD技術圖紙
